監測意義

近年來, 為滿足城市建設、環境美化的要求，越來越多電力線路采用電纜方式建設，地下電纜在輸配電系統中的比重越來越大,規模增長迅速。但是在服役過程中，電纜時常受到外力破壞, 故障隱患頻發，且類型、位置、時刻難以預知，電纜供電安全可靠的優勢受到嚴重影響。因此,保障電纜供電不受外力破壞成為了電力運行部門急需解決的問題。但傳統運行維護技術無法有效匹配電力基礎設施的增長速度，致使電纜線路及電纜通道運維工作面臨著巨大壓力。

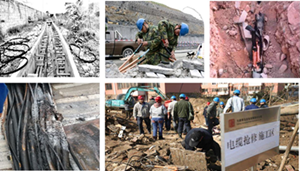

圖 1 頻發的電纜外破事故

本系統依托分布式光纖振動傳感技術實現電纜外破監測，實時測量傳輸線路周圍的振動情況,定位異常發生地點，并識別潛在威脅到光纜的垂直距離，從而有效評估外破威脅等級。該系統能夠提供可靠的傳輸線路防外力破壞預警功能，有力保證電力系統安全運行。

原理及系統簡介

本產品通過Ada-5000系列分布式光纖微擾動場感測儀構建監測平臺。在原理上利用相位敏感型光時域反射計（Φ-OTDR）技術來探測振動，實現對外破事件的監測。Φ-OTDR通常采用kHz級別的窄線寬激光器作為光源，通過向傳感光纖注入探測光脈沖，并檢測傳感光纖中由此產生的瑞利背向散射（RBS）信號來感知光纖所受到的外部擾動。該技術靈敏度極高、測量響應速度快，能夠?qū)崿F(xiàn)長距離全分布式的無盲區傳感，非常適合對地埋電纜周邊各類微擾動事件的監測。

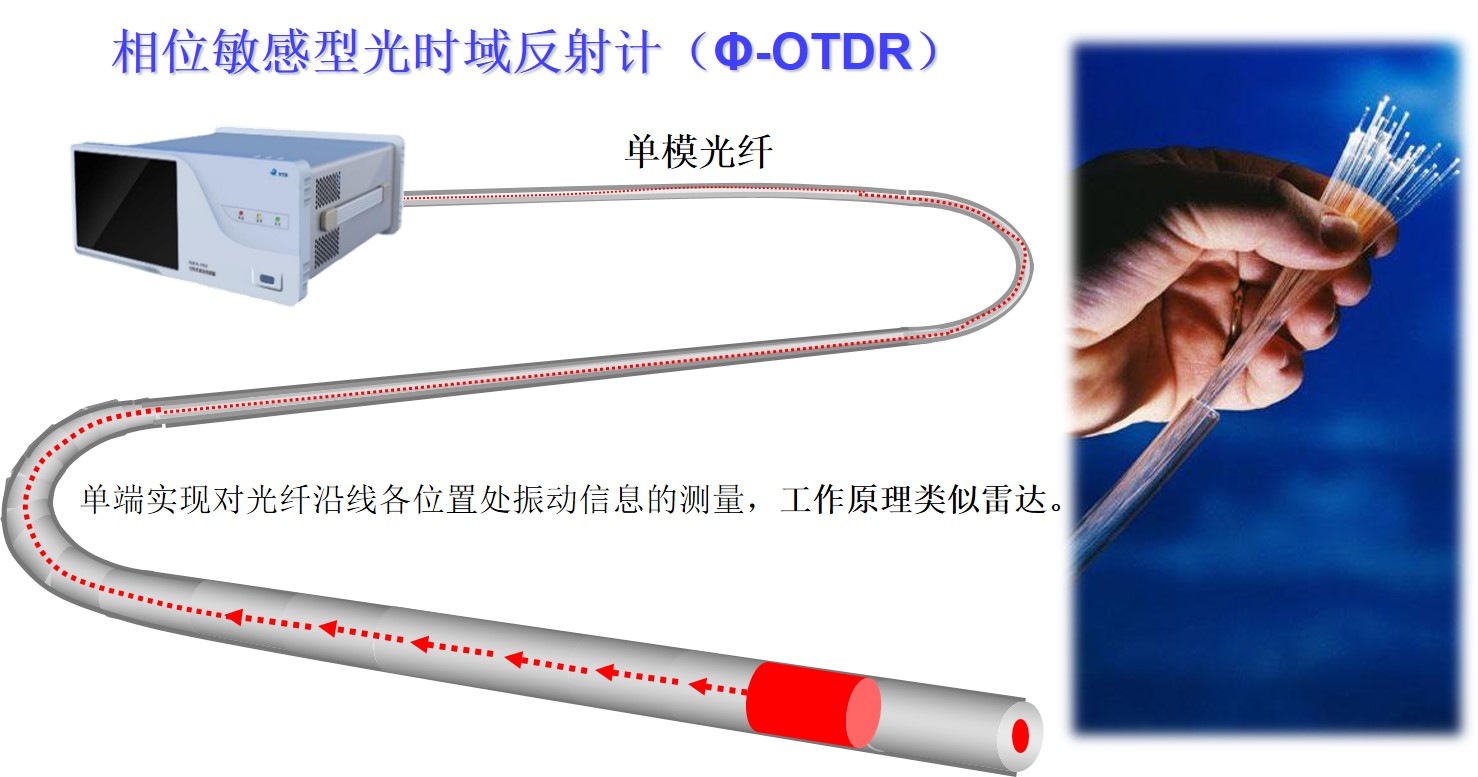

圖 2 相位敏感型光時域反射計（Φ-OTDR）工作原理

在測量原理上，當外部擾動發生時，光纖的長度、折射率等會隨著外部擾動事件發生變化，最終導致光纖相應位置產生的RBS光信號相位發生變化。Φ-OTDR通過分析外部擾動發生前后該位置的RBS相位變化，便可以對外部擾動事件進行定量測量。其原理如圖2所示：

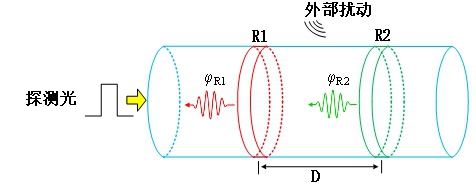

圖 3外部擾動引起的應變大小與相位變化關系示意圖

外部擾動事件前后2個參考區域R1和R2的相位差可以表示為：

通過信號處理可以提取出擾動位置的相位變化信息，就可以獲得外部擾動作用在待測光纖上引起的光纖長度變化，最終實現外部聲場的重構。結合信號分析，就能夠?qū)﹄娎|管廊附近發生的施工現象進行精確定位以及快速識別，達到提前預警、快速巡視排查、減少故障發生的幾率，保障電纜安全運行的目標。

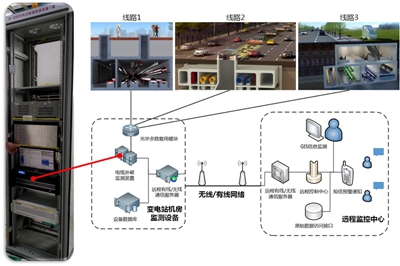

圖 4 電纜外破監測系統結構框圖

電纜防外破監測系統的核心解調裝置放置于監控機房，用于光信號的輸出、光電轉換處理、采集信號，并能夠通過數字信號分析進行事件甄別和報警信息處理。結合光學多路復用模塊，可以實現單個站點對多條線路的輪詢檢測，其結構如圖3所示。裝置采用光纖單芯定位等一系列創新技術，通過對電纜線路上發生的對電纜有安全隱患的破壞行為、周邊環境施工等擾動的實時監測, 采集和分析信息，判定擾動發生的位置、類型、強度，以幫助線路維護人員及時發現電纜的竊取、入侵和破壞行為。該裝置能夠在事件發生時實時監測、準確定位、智能分析,還可以實現對事故發生的預警, 有效解決對電纜損毀的預警監測，為值班人員提供告警、智能分析和輔助決策支持。

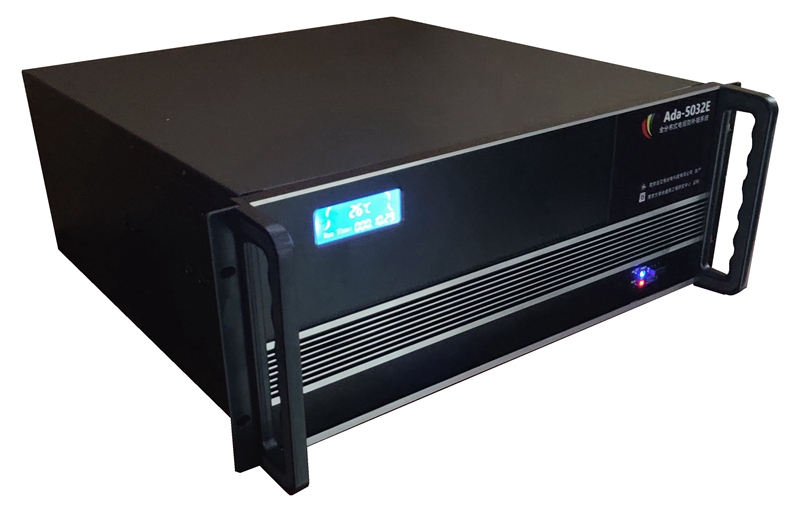

圖 5 標準機柜4U尺寸的檢測裝置硬件外觀

系統的硬件裝置采用如圖4所示的標準4U結構，其內部結構緊湊，穩定性強，能夠安裝在變電站通信機房的機柜內。裝置安裝便捷，只需將一根傳感光纖的單端接入就可完成裝置安裝。內置硬盤矩陣，可以完成長時間的監測數據儲存，利用網絡接口和4G無線傳輸，可以實現遠程監控與數據傳輸。

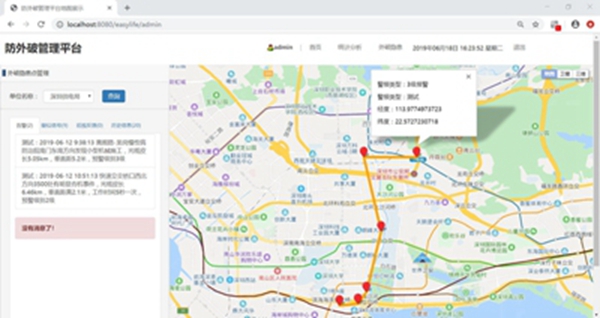

圖 6 基于B/S架構的外破信息展示

系統軟件中的數據預處理模塊對采集得到的振動信號進行實時的數據清洗，然后經過數據分析與模式識別模塊，分析沿線狀態量轉換為有效的機械作業引發的振動事件，再匹配線路數據與相關閾值參量，形成如圖6所示的實時監測預警數據，并能夠通過B/S架構的軟件界面進行遠程展示與查詢。

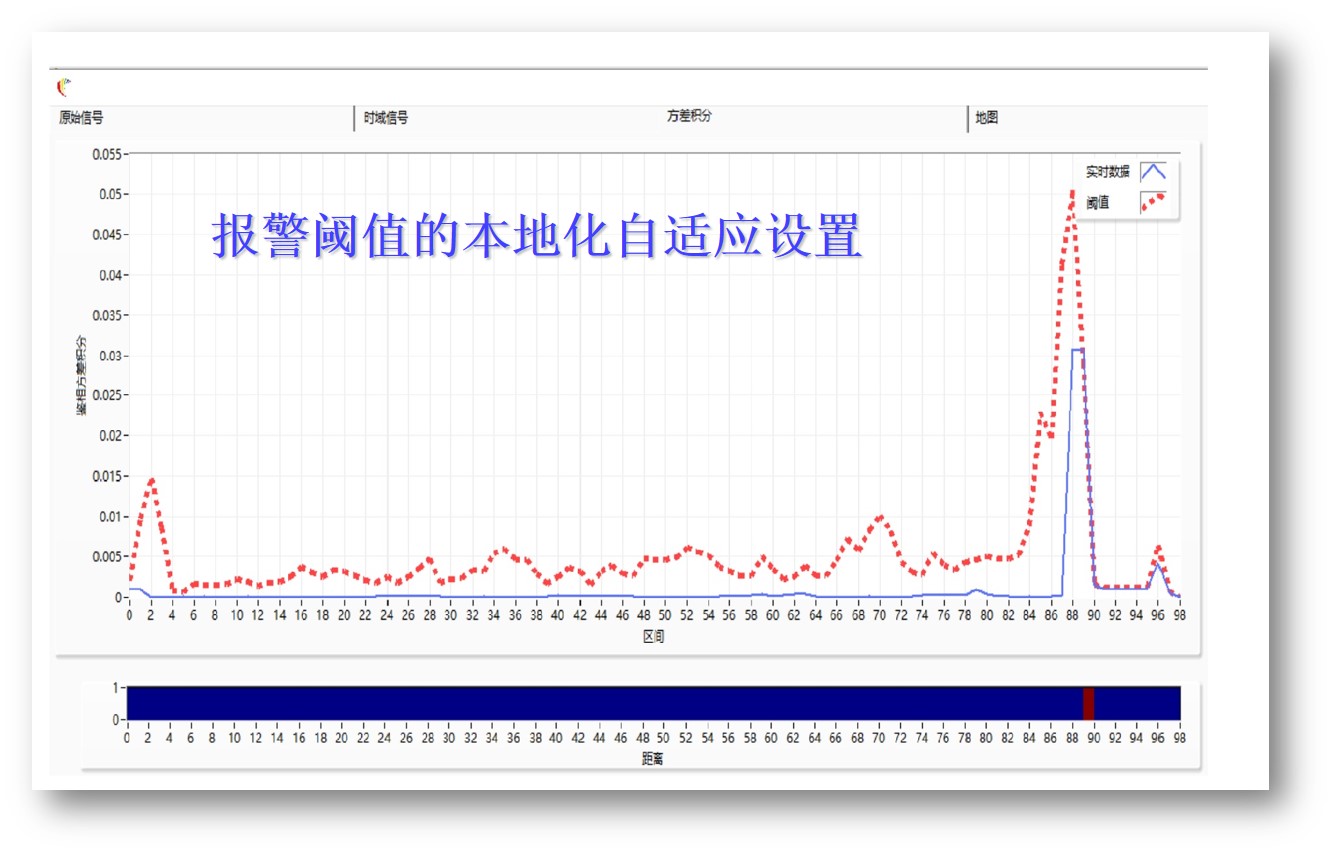

圖 7 報警閾值的本地化自適應設置

為了提高系統的適應性，系統軟件將根據布設地點的實測數據，統計線纜周邊的環境背景噪聲特性，自動生成并動態調整報警閾值，提高設備現場安裝、調試的效率，如圖6所示。

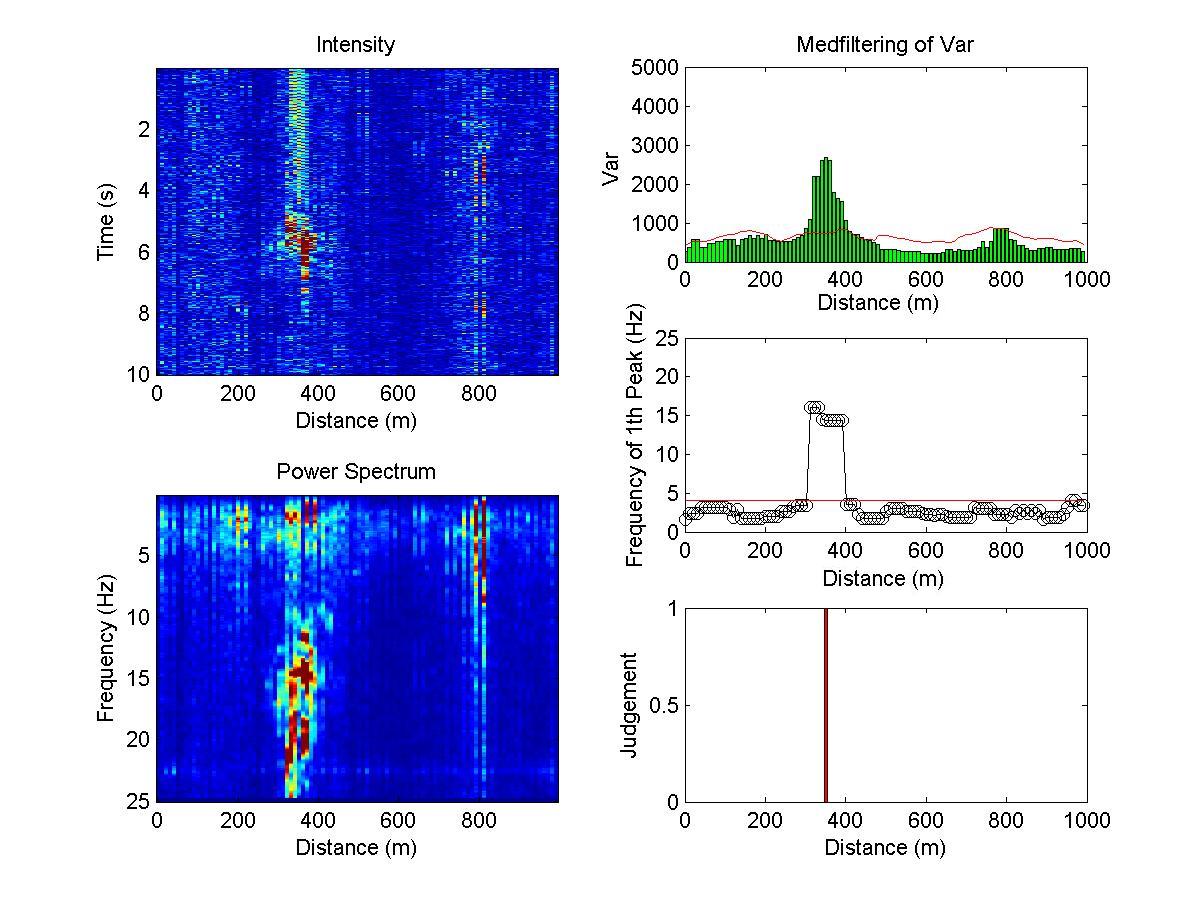

圖 8 外破事件的精準識別

系統對振動信號的時域特征進行統計分析，研究信號的形態隨時間變化的規律，抽取短時能量、平均過零率、諧振頻率、子頻帶能量、香農熵等典型特征量作為信號判斷和識別的依據，結合譜減、自適應濾波等噪聲抑制方法，能夠有效降低虛警率。本系統一方面能夠實現單條線路或多條串/并聯電纜線路外破隱患的監控和定位，形成電纜全線監控體系，另一方面又能夠?qū)崿F(xiàn)對電纜所有外破隱患點的全流程管控，做到線面結合。系統軟件通過架設的通信服務器，由GPRS/WIFI/OPGW光纖網絡等形式的網絡傳輸，將監測裝置主機的實時監測結果連接到遠端的監控中心，實時監測預警數據列表，供GIS模塊展現及相關管理人員瀏覽監測運行日志，以事件為單位實現對每個隱患點的發現、處理全流程管控。同時利用移動端APP軟件，能夠?qū)崟r發布、接收事件預警信息。通過監控中心的實時數據同享，可及時推送故障預警信息，并可安排距離最近的人員快速達到現場，避免事故發生，并可通過遠程終端指導運維檢修，實現信息的移動互聯。

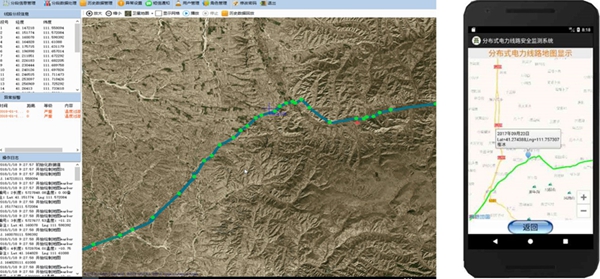

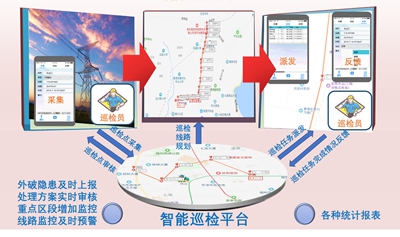

圖 9 基于GIS信息展示、移動端信息推送的智能巡檢平臺

依托本系統可以有效地實時監測地埋電纜周邊的施工振動情況，及時了解異常信號，有效減少地埋電纜故障發生的幾率，一旦周邊有異常施工和破壞，系統就可以發出及時預警。在故障發生后，能夠做到精準定位，快速確定故障點的位置，降低人工查巡工作量，提高故障搶修的效率。系統設備安裝在機房，采用通訊光纜的1芯光纖既作為傳感裝置又做數據通訊，無需額外加裝傳感器和供電電源。光電復合纜敷設的區段可全線監測，全線路無盲區。系統軟件提供檢測預警數據的訪問接口，以備用戶的二次開發與集成。系統所構建的“線面結合、移動互聯” 監測預警技術架構，可極大降低故障發生率和巡檢的工作強度，提升工作質量，是電纜外破監測水平和管理水平的又一次提升！
